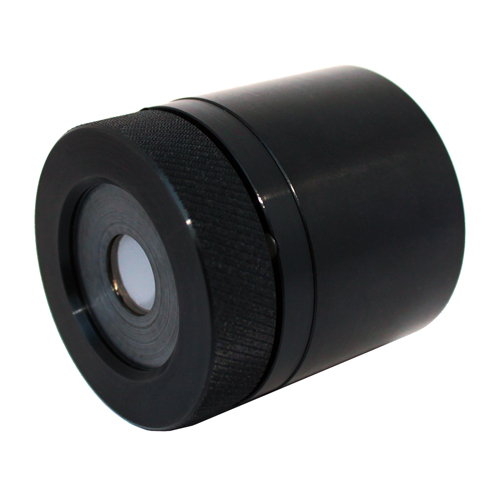

Приемник излучения фотодиодный ФДП

Приемник излучения фотодиодный предназначен для использования в качестве средства измерения энергетической освещенности монохроматического излучения источников и спектральной чувствительности приемников в диапазоне длин волн от 200 до 1100 нм. Приемник выполнен на основе кремниевого фотодиода.

Преимущества:

Подтвержденные метрологические характеристики: высокая чувствительность, широкий спектральный диапазон, стабильность метрологических характеристик; металлический корпус со светопоглощающим покрытием и возможностью крепления как при помощи резьбы, так и за цилиндрическую поверхность; фотодиодный приемник как средство измерение внесено в Госреестр СИ под №77809-20, что позволяет использовать его для проведения измерений при создании техники, подлежащей государственному контролю и регулированию: измерительная аппаратура, медицинское оборудование, военная техника и др.

Применение:

в оптическом спектральном оборудовании; при разработке фоточувствительных приборов; в качестве эталона в фотометрическом оборудовании.

Основные параметры

Размер фоточувствительной области (диаметр), мм 10
Площадь фоточувствительной области, мм2 78,5
Длина, мм 52
Диаметр корпуса, мм 40
Присоединительная резьба М30×0,75
Разъем для подключения (розетка) СР50-73ФВ
Спектральной диапазон, нм 200 – 1100
Диапазон энергетической освещенности, Вт/ м2 2,0∙10-3 – 20,0
Спектральная чувствительность (АСЧ) в диапазоне от 200 до 250 нм, А/Вт 0,09 – 0,1
Спектральная чувствительность (АСЧ) в диапазоне от 260 до 400 нм, А/Вт 0,1 – 0,2
Спектральная чувствительность (АСЧ) в диапазоне от 410 до 900 нм, А/Вт 0,2 – 0,6
Спектральная чувствительность (АСЧ) в диапазоне от 900 до 1100 нм, А/Вт 0,6 – 0,4
Абсолютная спектральная чувствительность в максимуме

характеристики, А/Вт

0,64
Пределы допускаемой относительной погрешности, %, в диапазоне:

от 200 до 250 нм

от 260 до 400 нм

от 410 до 1100 нм



±6,0

±4,0

±4,0

Характеристика относительной спектральной чувствительности:
