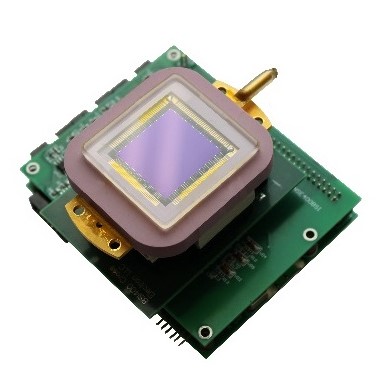

Камера построена на базе крупноформатной КМОП матрицы GSENSE400BSI, освещаемой с обратной стороны, которая размещена в едином металлокерамическом корпусе с входным окном и термоэлектрическим охладителем (ТЭМ). Для более эффективного охлаждения прибор откачивается и наполняется ксеноном.
Охлаждение КМОП матрицы с помощью ТЭМ позволяет охлаждать матрицу с перепадом 40 °С от температуры теплоотвода даже при токе 2 А (вместо 3,9 A max). Благодаря этому достигаются максимальные параметры матрицы в режиме HDR, такие как чувствительность, динамический диапазон, разрешающую способность и минимальный темновой сигнал.
Камера включает в себя плату синхрогенератора, которая обеспечивает: диаграмму управления прибора в режиме HDR и STD; питающие напряжения; прием данных с матрицы; передачу данных на компьютер по интерфейсу USB 3.0. Общее управление прибором осуществляется по COM порту.
Камера включает в себя плату синхрогенератора, которая обеспечивает: диаграмму управления прибора в режиме HDR и STD; питающие напряжения; прием данных с матрицы; передачу данных на компьютер по интерфейсу USB 3.0. Общее управление прибором осуществляется по COM порту.
Преимущества: повышенная чувствительность; высокое разрешение; возможность ведения в условиях низкой освещенности.
Применение: научные, астрономические и медицинские исследования, системы дефектоскопии и безопасности (слежения), системы формирования изображений при слабом освещении, оптико-электронные системы для использования в экстремальных условиях эксплуатации, в том числе в Арктике.
Основные параметры
| Технология | КМОП (CMOS) |
| Тип затвора | Строковый (Rolling) |
| Разрешение, Мп | 4,19 |
| Разрешение, пикселей | 2048 х 2048 |
| Размер пикселя, мкм | 11 x 11 |
| Тип сенсора | Матричный |
| Размеры сенсора, мм | 22,5 х 22,5 |
| Диагональ, мм | 31,7 |
| Кадровая частота (12 бит), Гц | 23 |
| Спектральная чувствительность | UV (0,2 — 0,4 мкм)
VIS (0,4 — 0,75 мкм) NIR (0,75 — 1,1 мкм) |
| Биннинг | Да |
| Глубина потенциальной ямы, e⁻ | 91 000 |
| Квантовая эффективность QE, не менее | 90% при 560 нм |
| Тип засветки | BSI |
| Диапазон рабочих температур | от — 20 до + 55 °С |
| Цветность | ЧБ |
| QE x FF, % |
Характеристика относительной спектральной чувствительности
